Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Что из себя представляет акт испытания систем внутренней канализации и водостоков «испытание на пролив», какие стадии предстоит пройти и какими правилами нужно руководствоваться?

Последним этапом при обустройстве канализации в жилом частном или многоквартирном доме является проведение испытаний готовой системы стоков. Осуществляется указанная процедура путем принудительного пролива. Такая процедура ставит первостепенной целью определение ошибок во время установки или наличие дефектов на протяжении всего трубопровода. По окончании процедуры в обязательном порядке составляется акт испытания систем внутренней канализации и водостоков, в последующем выступающий доказательством приема объекта.

При выполнение визуальной проверки необходимо вносить в составляемый акт все испытания сточной системы, прописанные действующим СНИПом. На сегодняшний день регламентируется испытание канализации на пролив СНИП 3.05.01-85, а также СП 73.13330.2012.

Когда комиссия может не подписать акт

Согласно приведенному выше регламенту, главная особенность скрывается в соблюдении обязательных требований пролива. По этим правилом подразумевается задействование в проверке до трех четвертей от общего количества сливных систем и отверстий в доме. В случае, когда указанное число будет меньшим, документ о проведении испытания нельзя назвать полным. Комиссия, ответственная за подписание акта, имеет законное право вынести отрицательное решение в приеме здания, так как водоотведение не соответствует требованиям строительных стандартов.

Важно помнить, что запуск сточной системы на постоянной основе может быть произведен в одном случае. После комплексной проверки ее работоспособности и лишь после момента, когда будет подписан акт испытания системы внутренней канализации и водостоков на пролив.



Испытание наружной канализационной сети

Испытание наружной канализации также в большинстве случае проводят гидравлическим способом. Проверка включает в себя:

  • испытание трубопровода на герметичность (проводится вышеописанным образом. Для проверки берутся участки труб, расположенные между колодцами или иными элементами системы);
  • проверка уровня уклона трубопровода;
  • испытание колодцев и иного оборудования;
  • проверка работоспособности ливневых стоков.

Для проверки уровня укладки труб, который необходим для самотечной канализационной системы, используется уровень.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

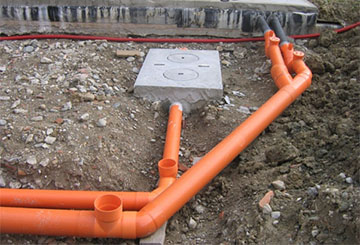

Проверка угла укладки самотечной канализации

Если проводится испытание напорной канализации, то в систему трубопроводов необходимо подавать воду под давлением, определенным проектными документами.

Испытание трубопроводов напорной канализации считается успешно пройденным, если величина давления в ходе в сеть и на выходе из нее одинакова.

Проверка колодцев

Испытание колодцев на герметичность проводится различными способами, зависящими от оборудованной гидроизоляции:

  • если в колодце сделана внутренняя изоляция, то проверка заключается в определении объема утечки;

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Колодец с внутренней изоляцией

  • если колодец оборудован внешней изоляцией, то для проверки необходимо определить уровень притока жидкости.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Колодец с внешней изоляцией

В обоих случаях для испытания колодца его требуется наполнить водой до определенной отметки.

Испытание иных устройств, входящих в систему наружной канализации (например, септиков) производится аналогичным образом.

Стадии контрольного испытания

Перед тем как приступить к заполнению документа стоит пройти каждый этап проверки, включающие и обязательные для исполнения требования по части монтажных работ:

  • Комплексная проверка внутренней структуры деталей системы, осуществляемая за счет выполнения принудительного пролива.
  • Проверка мест соединения деталей водостока по всей протяженности системы на соответствие параметрам герметичности (требование касается и закрытых участков).
  • Определение повреждений на смотровых колодцах.
  • Провести проверку и оформить акт испытания ливневой канализации, устанавливаемой на общем узле водоотвода.

Запись, соответствующая первому указанному пункту, должна вноситься в акт пролива канализации без изменения смысла. Соответственно, должностное лицо обязательно прописывает тип канализационной системы, подвергнутый ревизии.

Кроме того, проверяющий обязан указать полное наименование объекта строительства. Также в акт испытания внутренней канализации и водостоков вносится физический адрес здания. Все нужные сведения берутся из общей документации и проекта строения, на котором проводится обследование канализации. Документ обязательно должен содержать дату, когда проводились контрольные испытания систем внутренней канализации и водостоков, либо информацию о временном отрезке, когда выполнена приёмка сточной системы.

Узлы и системы канализации, подлежащие тестированию

пролив канализации

Вся канализационная система в каждом здании подразделяется на внутреннюю сеть отведения стоков и наружную канализацию. Внутренняя канализационная разводка включает в себя такие узлы, подлежащие проверке:

  • сантехнические приборы и места их соединения с отводящими патрубками;
  • локальные участки горизонтального трубопровода с впадающими в него трубами от приборов сантехники;
  • стояки канализации;
  • выходящая труба.

В наружной части канализационной системы подвергаются испытаниям на герметичность участки трубопровода (между очистительным, вспомогательным оборудованием), а также:

  • работоспособность колодцев, герметичность и уклон трубопровода;
  • состояние очистных или накопительных сооружений (резервуаров);
  • ливневая канализация.

Кто входит в состав комиссии?

Как было отмечено ранее, акт на проливку канализации внутренней должен быть обязательно завизирован должностными лицами. Роль члена комиссии, несущего ответственность за оформление акта, может примерить на себя:

  • Представитель заказчика, будь то физическое или юридическое лицо.
  • Представитель генерального подрядчика, так как именно эта структура несет персональную ответственность за выполнение всех монтажных работ на объекте. При выявлении проблем на этапе проверки исправлять дефекты будет подрядчик.
  • Представитель компании, занимавшейся разработкой проекта.
  • Представитель фирмы, ответственной за работы на земельном участке, а также за состояние почвы, в которой прокладывалась инженерная коммуникация.

При заполнении документа все персональные сведения о членах комиссии необходимо вносить разборчивым подчерком. Важно указать фамилия, имя, отчество полностью и заверить информацию личной подписью каждого должностного лица.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Акт на пролив канализации

Видео: Испытание канализации на герметичность Ответственность за работоспособность канализации Проверка производится комиссией, состоящей из:

  1. представителей компании, которая составляла проект, зона ответственности – проведение расчетов и составление чертежей;
  2. компания, проводившей исследования на местности – правильность данных климатических условий и экологической обстановки;
  3. организация проводившая прокладку канализационной системы – качество монтажа, соблюдение норм;
  4. заказчик – правильность проведения проверки при вводе канализационной сети в эксплуатацию.

У каждой члена комиссии есть четко определенная зона ответственности. После проведения проверки составляется акт приемки, который подписывается всеми членами комиссии.

Правила оформления бумаги

На основании общих требований действующих регламентов, заполнению подлежит каждый пункт акта. Как только будет сформирован и заполнен окончательный перечень ответственных лиц, можно приступать к оформлению остальных пунктов документа.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы
акт

Чтобы не допустить помарок и оплошностей в акте стоит помнить обо всех деталях в каждом пункте:

  1. Первый пункт. Эта часть бумаги содержит сведения о название фирмы, разрабатывавшей и утверждавшей проект дома. Здесь же прописывается шифр соответствия документа, приводится перечисление порядковых номеров ревизии всех узлов системы водоотведения на основании рабочего проекта. Кроме того, необходимо перечислить и рабочие номера чертежей, применяемых для сточной системы в конкретном типе строения.
  2. Второй пункт. В этой части документа содержатся точные значения количества всех одновременно открытых видимых санитарных точек. Перечисляются промежутки времени, в которые проводились проверки. Санитарными точками могут быть все сантехнические приборы, которые человек использует в повседневной деятельности ( унитаз, раковина, душевая кабина, биде и так далее). Важно помнить, что заполнение второго пункта подразумевает гидравлические испытания канализации при работе не менее трех четвертей от общего количества санитарных точек.
  3. Третий пункт. Перечисляются нарушения и несоответствия, выявленные на этапе проверки. Здесь важно указать все замечания, которые появились у комиссии в процессе испытаний с подробным описанием проблемы. В случае, когда недостатки отсутствуют, в графе прописывается «не выявлено».
  4. Заключение. Эта часть акта содержит итоговое решение комиссии и рекомендательную часть по устранению выявленных недочетов. Последним предложением обязательно прописывается, разрешается ли система к эксплуатации.

Вам также может понравиться: Все о прочистке канализации гидродинамическим способом

Способы испытания участков внутренней канализации

испытание внутренней канализации

О том, что и как проверяется при проверке соответствия внутренней сети проекту и установленным нормам, описано в СНиП «Канализация. Внутренние и наружные сети и сооружения». Согласно этому основополагающему строительному документу, внутри здания подлежат проверке и затем отражаются в итоговом документе (акте проверки) такие параметры канализационной системы:

Глубина прокладки канализации и требования СНиП

  • испытания труб сети на прочность, а их соединений на герметичность;
  • соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;
  • правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
  • наличие уклона горизонтальных участков трубы и степень вертикальности стояков.

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива. Суть методики в том, что часть основного трубопровода (лежака) отгораживается на определенном участке от остальной системы. Делается это специальными заглушками через ревизионные отверстия. Отделенный участок проверяется наполнением водой через патрубки сантехнических приборов. Согласно СНиП результаты пролива заслуживают внимание, если наполнение трубопровода происходило с участием минимум ¾ (или 75%) всех приборов, присоединенных на данном обособленном участке. Тестирование трубопровода методом пролива считается положительным, если соединения после наполнения системы не дали малейшей течи за время 10-15 мин (зависит от объема заполняемого водой участка).

Согласно нормативной документации пролив, то есть испытание канализационной системы наполнением водой, информативно при t˚ воздуха выше 5˚. Если температура ниже, проводится пневматическая проверка герметичности труб и соединений (сжатым воздухом). Воздушным способом определяют и целостность стояка, иногда, — наружных участков трубопровода. Применим пневматический метод тестирования при оценке работоспособности напорной системы канализации, когда стоки выводятся наружу принудительно, под давлением, создаваемым насосным оборудованием.

Расположение установленных приборов сантехники и его соответствие проектной документации определяется визуально. Объективно оценивается и отражается в акте высота стояния приемника каждого прибора, правильность подключения водостока унитаза, сифонов умывальника, ванной, мойки и т.п. Зрительно оценивают и состояние самих сантехнических приборов. Они должны быть без видимых загрязнений и механических повреждений.

Правильность уклона труб внутри и снаружи здания контролируют с помощью пузырькового строительного уровня. Если уклон лежака внутренней сети канализации допускается не менее 1 см на метр погонный, то снаружи этот показатель нужно увеличить до 2 см на метр.

Положение установки стояка (эти данные также отражаются в итоговом акте) проверяют отвесом. Допускается отклонение от вертикали на 3˚. Испытание герметичности стояка водой также проводится. Давление при этом должно быть около 0,8 МПа.

Акт испытания лестниц, стеллажей и стремянок

Проверка и испытание стеллажей, лестниц и стремянок проводится не реже одного раза в шесть или двенадцать месяцев (зависит от испытуемого объекта и материала, из которого он изготовлен).

Проводить испытания и проверки на безопасную эксплуатацию могут специализированные организации извне или специально созданная на предприятии комиссия. При этом ее члены должны быть обучены, председателем комиссии обычно назначается инженер по охране труда или пожарной безопасности.

В результате диагностики комиссия составляет акт, лучше оформлять его датой проведения проверки. В шапке указывается название документа, дата и место составления. Также важно указать реквизиты организации, перечислить членов комиссии: их должности и ФИО.

В основной части описать испытания стремянок, лестниц и стеллажей:

  • в каком количестве были проверены, их инвентарные номера, принадлежность к цеху и отделу;
  • какая нагрузка и в течение какого времени использовалась;
  • наличие и отсутствие дефектов;
  • наличие проставленного инвентарного номера.

В результате проверки устанавливается пригодность (или непригодность) к использованию: безопасны, выдерживают положенную нагрузку, не имеют дефектов в соединениях и креплениях, не имеют острых краев и заусенцев.

Подписание акта членами комиссии свидетельствует о согласии с результатами проверки.

Кстати! Если после статьи остались вопросы, как заполнять формы, обратитесь к дежурному юристу сайта.

Порядок приемки работ

При приемке подобных работ в первую очередь проводятся сами испытания, которые могут быть:

  • Гидравлическими – им подвергаются только безнапорные системы стока, будь то трубопроводы сточных вод или ливневая канализация. проверка проводятся на участках между колодцами путем заполнения системы технической водой. Испытания проводятся в два этапа – проверка труб и соединений до засыпки грунта и проверка производительности всей канализации после засыпки грунта. Испытания проводятся путем подачи воды в колодцы или приемные решетки в течение 30 минут, в процессе их проведения замеряется производительность системы и контролируется герметичность швов и соединений. Также могут производиться тесты на способность труб и соединений выдерживать максимально допустимое давление во всем стоке.
  • Пневматическими – во время таких испытаний проверяется способность сточной системы выдерживать расчетное давление, согласно ГОСТов или проектной документации. Для подобного рада исследований привлекаются специализированные организации, обладающие необходимым оборудованием и лицензиями, сам процесс включает в себя проверку давления в системе или на отдельных ее участках при подаче воздуха под давлением.

Если во время опытов вся система выдержала нормативные показатели СНИП 3.05.04-85, то составляется акт приемки произведенных работ, в противном случае составляется дефектная ведомость и акт устранения неполадок водостока.

При периодическом контроле на предприятиях, имеющих трубопроводы хозяйственно-питьевого назначения также проводятся испытания наружных систем слива во время дезинфекции или обработке специальными реагентами.

Безошибочный способ проверки качества канализационной трубы

Как правильно проводится испытание систем канализации

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Технологией любого строительства предусматривается последовательное проведение работ. При этом производится контроль:

  • Входной – проверяется качество строительных материалов и рабочих документов;
  • Операционный – проверяется правильность проведения работ); приёмочный (правильность и качество завершённых работ.

Для проверки качественности работ по сооружению объектов водоснабжения и канализации, проводят испытание их систем. Например, испытание систем внутренней канализации и водостоков. Порядок, вид и технология испытаний (тестирования, экзамена) обоснованы многолетним опытом и прописаны законодательно в нормативах.

Лица, осуществляющие проверку

Для проверки качества работ по сооружению внутренней и наружной канализационных сетей составляется комиссия, в состав которой включаются представители:

  • Проектировщик (представители авторского надзора);
  • Компании, исследующие геологию, гидрологию и другие характеристики местности (профильные специалисты);
  • Подрядчик (специалисты, руководители СМР, работники ПТО);
  • Заказчик (инспекторы технадзора);
  • Возможно участие представителей Госнадзора.

Каждая из сторон отвечает за свою область тестирования и несёт за неё ответственность. В случае обнаружения несоответствия нормативным требованиям или проектной документации (по ошибке или недогляду), виновники могут нести определённую законодательно ответственность. После проведения испытаний сети составляется акт о проведении и результатах. Акт подписывается всеми участниками комиссии.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Объекты тестирования

Испытанию подлежат внутренняя и наружная канализационные сети, в состав которых входят:

  • Трубопроводы (ТП);
  • Запорно-регулирующая аппаратура;
  • Колодцы;
  • Стояки;
  • Подключения сантехнического оборудования.

Экзамен для системы внутренней канализации

Проверка правильности монтажа системы внутренней канализации и экзаменовка проводятся перед началом работ по внутренней отделке. Тестирование проводится методом пролива. Участки сети – трубопроводы, проложенные в подпольных каналах или в земле, испытываются наливанием воды до того же уровня, что и половина первого этажа. Все участки внутреннего ТП тестируют до того, как они будут закрыты в процесс последующих работ.

Состав системы внутренней канализации

В состав сети внутренней канализации входят следующие объекты: сантехнические приборы (ванны, мойки, душевые поддоны, унитазы и подключаемая бытовая техника, из которой осуществляется слив воды в канализационную сеть и т.д.), запорная арматура, канализационные стояки, трубопроводы, соединяющие санитарно технические устройства со стояками.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Визуальная проверка элементов сети внутренней канализации

Все элементы внутренней канализационной сети должны быть выполнены из качественных деталей и правильно состыкованы. Все сантехнические устройства должны быть подключены к ТП посредством сифонов. Трубы – идти под уклоном в сторону стояка. Раструбы соединительных элементов (муфт это не касается) должны раскрываться навстречу водному потоку, присоединение к трубопроводу допускается под углом до 45 градусов. Диаметр труб вдоль магистрали по ходу потока может увеличиваться, но никак не уменьшаться. Фановая труба должна иметь диаметр не меньший, чем стояк, а стояк – быть строго вертикальным. Все сантехнические устройства, врезки и соединения должны находиться на местах, указанных в проекте и на оговоренной нормами высоте. Проверка всех этих условий – часть проверки внутренней канализации.

Если все эти требования соблюдены, проверяется, есть ли в магистрали строительный мусор. Если мусор имеется, трубопровод необходимо прочистить.

Испытание трубопровода проливкой

Поскольку внутренняя канализация самотёчная, то есть безнапорная, проверяется прочность труб и герметичность всех соединений проливом. Делается это просто. Проверяемый участок «лежака» (часть основного ТП) отгораживается при помощи заглушек, устанавливаемых в ревизиях, от остальной сети и через патрубки сантехнических устройств заполняется водой. Согласно СНиП испытания считаются правильными, если в наполнении участвовало 75% сантехнических устройств, подключенных к этому участку. Если за 10-15 минут (с момента наполнения) соединения тестируемого участка не дали течь, экзамен считается успешно пройденным. Однако, для проведения тестирования методом пролива необходима температура воздуха не ниже 5⁰С. Если это условие не выполняется или нет воды, проводится пневматическая проверка.

Пневматический экзамен

Это проверка соединений нагнетанием в сеть сжатого воздуха. Для полимерных труб давление составляет 0,05 МПа. Оно поддерживается в ТП в течение 15 минут. В это время осматриваются все соединения. Для контроля на соединения деталей наносится мыльная эмульсия. При прохождении сквозь неё выходящие пузырьки воздуха становятся видимыми. Также можно определить выхождение воздуха по звуку. Если утечек не наблюдается, система считается выдержавшей тестирование.

Испытания сети наружной канализации

Состав системы наружной канализации

К числу объектов, входящих в сеть наружной канализации, относятся: трубопроводы, колодцы (в местах перепадов высоты сети и разветвлений), имеющиеся очистные сооружения (ОС), например, септики, дождеприёмники и ливневые стоки.

Экзамен для трубопроводов

Магистрали внешней канализации также относятся к безнапорным. Первое предварительное тестирование проводится сразу после монтажа трубопровода ещё до засыпки его грунтом, и если применяется теплоизоляция труб, то проверка производится до окончательного завершения этого вида работ. Второе тестирование (приёмочное) проводится после засыпки уложенного трубопровода.

Первым проводят визуальный осмотр, в процессе которого проверяется правильность расположения магистрали: соответствие мест расположения колодцев и линий труб проектной документации. Проверяются геометрические характеристики, такие как прямота линий, нет ли высотного проседания ветвей, проверяется соблюдение требуемого уклона с понижением трассы к очистному сооружению.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Также визуально осматриваются все узлы соединений. Проверяется правильность их установки, отсутствие брака и дефектов. Результаты этого освидетельствования, как и результаты других проверок, заносятся в приёмочную документацию.

После этого приступают к гидравлическому экзамену уложенной магистрали. Тестирование проводится последовательно для каждого участка ТП, находящегося между двумя соседними колодцами (испытуемые участки магистрали на время экзамена отделяются от сети с помощью заглушек). При этом:

  1. Если трубы проложены в сухих грунтах, или в мокрых, (и во втором случае уровень грунтовых вод (УГВ) рядом с верхним колодцем находятся на глубине большей, чем половина расстояния от люка колодца до шелыги трубы), то определяется объём воды, который добавили в трубопровод. Нгв > ½ Нт. (чтобы легче было ориентироваться, смотрите рисунок ниже)
  2. Если трубы проложены в мокрых грунтах, а глубина УГВ в указанном месте менее половины высоты Нт, то определяется объём воды, приходящей в водопровод из грунта (инфильтрации). Нгв

Тестирование канализации на пролив и нормы СНиП

После монтажа канализационной системы, прежде чем переходить к отделочным работам внутри и засыпке траншей снаружи, водоотводящую сеть необходимо испытать, чтобы убедиться в герметичности узлов, трубопроводов и их соединений. Проверку наружной системы и внутренней сети проводят различными способами, регламентированными основополагающим документом строителей, — СНиП. Как производится испытание герметичности труб и соединений канализации методами пролива, наполнения, другими способами, и какие данные заносятся при необходимости в акт проверки, узнаете, прочитав статью.

Узлы и системы канализации, подлежащие тестированию

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Вся канализационная система в каждом здании подразделяется на внутреннюю сеть отведения стоков и наружную канализацию. Внутренняя канализационная разводка включает в себя такие узлы, подлежащие проверке:

  • сантехнические приборы и места их соединения с отводящими патрубками;
  • локальные участки горизонтального трубопровода с впадающими в него трубами от приборов сантехники;
  • стояки канализации;
  • выходящая труба.

В наружной части канализационной системы подвергаются испытаниям на герметичность участки трубопровода (между очистительным, вспомогательным оборудованием), а также:

  • работоспособность колодцев, герметичность и уклон трубопровода;
  • состояние очистных или накопительных сооружений (резервуаров);
  • ливневая канализация.

Стороны, участвующие в проверке

Если речь идет о более или менее масштабном строительстве, где принимают участие несколько организаций, не считая заказчика, испытания канализационных систем проводят все они, после чего результаты документируются в соответствующем акте проверки.

Обычно в проверке системы канализации участвуют:

  • организация, составлявшая проект и несущая ответственность за правильность расчетов и подбор материалов и комплектующих;
  • компания, проводившая анализ климатических и почвенных условий и составлявшая рекомендации по схеме устройства наружных компонентов канализационной системы;
  • подрядчик, непосредственно принимавший участие в монтажных работах, связанных с прокладкой внутренних и наружных канализационных сетей и отвечающий за соответствие проведенных мероприятий проекту и существующим требованиям, прописанным в СНиП;
  • заказчик, контролирующий правильность проведения испытаний отводящих труб, соединений и некоторых функциональных узлов канализационной сети внутри здания и на наружном участке системы отведения стоков.

Каждый из представителей сторон, участвующих в испытаниях и подписывающих итоговый акт проверки, несет ответственность за неточности и недочеты, возникшие при тестировании участков системы, отдельных узлов или всей сети в целом.

Способы испытания участков внутренней канализации

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

О том, что и как проверяется при проверке соответствия внутренней сети проекту и установленным нормам, описано в СНиП «Канализация. Внутренние и наружные сети и сооружения». Согласно этому основополагающему строительному документу, внутри здания подлежат проверке и затем отражаются в итоговом документе (акте проверки) такие параметры канализационной системы:

  • испытания труб сети на прочность, а их соединений на герметичность;
  • соответствие расположения установленных приборов и элементов отводящего трубопровода проектной документации;
  • правильность установки приборов сантехники по отношению к напольной поверхности (расстояние от пола до верхнего края приемника каждого сантехприбора прописано в упомянутом выше СНиП);
  • наличие уклона горизонтальных участков трубы и степень вертикальности стояков.

Испытание труб и соединений на герметичность в самотечной системе, независимо от материала изготовления трубопровода и фасонных элементов, производится методом пролива. Суть методики в том, что часть основного трубопровода (лежака) отгораживается на определенном участке от остальной системы. Делается это специальными заглушками через ревизионные отверстия. Отделенный участок проверяется наполнением водой через патрубки сантехнических приборов. Согласно СНиП результаты пролива заслуживают внимание, если наполнение трубопровода происходило с участием минимум ¾ (или 75%) всех приборов, присоединенных на данном обособленном участке. Тестирование трубопровода методом пролива считается положительным, если соединения после наполнения системы не дали малейшей течи за время 10-15 мин (зависит от объема заполняемого водой участка).

Согласно нормативной документации пролив, то есть испытание канализационной системы наполнением водой, информативно при t˚ воздуха выше 5˚. Если температура ниже, проводится пневматическая проверка герметичности труб и соединений (сжатым воздухом). Воздушным способом определяют и целостность стояка, иногда, — наружных участков трубопровода. Применим пневматический метод тестирования при оценке работоспособности напорной системы канализации, когда стоки выводятся наружу принудительно, под давлением, создаваемым насосным оборудованием.

Расположение установленных приборов сантехники и его соответствие проектной документации определяется визуально. Объективно оценивается и отражается в акте высота стояния приемника каждого прибора, правильность подключения водостока унитаза, сифонов умывальника, ванной, мойки и т.п. Зрительно оценивают и состояние самих сантехнических приборов. Они должны быть без видимых загрязнений и механических повреждений.

Правильность уклона труб внутри и снаружи здания контролируют с помощью пузырькового строительного уровня. Если уклон лежака внутренней сети канализации допускается не менее 1 см на метр погонный, то снаружи этот показатель нужно увеличить до 2 см на метр.

Положение установки стояка (эти данные также отражаются в итоговом акте) проверяют отвесом. Допускается отклонение от вертикали на 3˚. Испытание герметичности стояка водой также проводится. Давление при этом должно быть около 0,8 МПа.

Испытание системы канализации вне здания

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Наружные участки и узлы канализационной сети в большинстве случаев проводят гидравлически (кроме упомянутой ситуации с низкой температурой воздуха). Объектами испытаний бывают:

  • трубопровод (герметичность, уклон);
  • работоспособность перепадных и поворотных колодцев;
  • состояние ливневой канализации (герметичность желобов, водостоков, способность отводить в единицу времени заданный объем воды).

Отводящий рукав тестируется подобно внутреннему трубопроводу (пролив, сжатый воздух). В сетях напорной канализации целостность соединений и труб проверяется под давлением. Тест считается положительным, если давление на входе и выходе системы одинаково, что говорит об отсутствии утечек.

Колодцы испытываются наполнением водой. Заполненный резервуар с герметично закрытыми входным и выходным отверстиями не должен образовывать течей, то есть уровень воды в колодце должен быть постоянным на протяжении определенного времени. Испытания других сооружений, входящих в наружную канализационную систему (выгребные ямы, септики) происходит подобным способом. Результаты проверки герметичности отражаются в акте.

Ливневая канализация проверяется так:

  • герметизируется сток в общую отводящую трубу;
  • система заполняется водой (горизонтальные водоотводы по периметру крыши, вертикальные водостоки);
  • результат учитывается через 10 мин (для металлических систем) или через 20 (для пластиковых);
  • положительный результат тестирования ливневки вносится в акт проверки, если уровень воды не изменился, и визуально не определяются течи в местах стыковки труб и фасонных элементов.

Важно! Если при стыковке элементов ливневого водоотведения применялся герметик, испытания системы проводятся по истечении суток с момента окончания монтажных работ.

Испытывать канализационную систему необходимо перед началом отделочных работ внутри здания и засыпкой траншей и котлованов снаружи. Тестирование позволяет вовремя найти и исправить дефекты, допущенные при монтаже канализационных трубопроводов и сооружений. Эксплуатация канализации возможна, если в итоговом документе (акте проверки) все испытания, проведенные согласно СНиП прошли успешно.

Как произвести испытания готовой системы канализации

Контроль качества канализационной системы должен проводиться на всех этапах ее строительства. В первую очередь проверяется соответствие материалов нормам и требованиям. Далее контролируется процесс монтажа системы. В последнюю очередь проводится испытание канализации в полностью собранном виде.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Испытание канализационной сети

Что требуется проверить

Проверка работоспособности канализационной системы включает в себя:

  • испытания внутренней системы канализации;
  • проверка герметичности трубопроводов;
  • определение работоспособности колодцев;
  • испытания ливневой канализации.

Что относится к внутренней системе канализации

В состав внутренней канализационной сети входят:

  • сантехнические изделия, включая бытовую технику, производящую слив воды;
  • внутренние трубопроводы, подключенные к общему канализационному стояку;
  • центральный стояк канализации, обустроенный фановой трубой.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Система внутренней канализации

Что относится к наружной системе канализации

В наружную часть канализационной сети входят:

  • трубопроводы, проводящие стоки от дома к месту утилизации;
  • колодцы, которые требуется устанавливать в местах соединения, разветвления труб или перепада высоты сети;
  • очистные сооружения;
  • ливневые стоки и дождеприемники.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Система наружной канализации

Кто несет ответственность за работоспособность канализации

В состав комиссии, проводящей проверку канализационной сети, входят представители:

  • компании, составлявшей проект системы. Эта организация отвечает за правильность проведения расчетов и составление чертежей сети канализации;
  • организации, производившей исследования на местности, в которой планировалась установка канализации. Эта компания отвечает за правильность данных, касающихся климатических условий, экологической обстановки, на основании которых был разработан проект системы;
  • компании, занимающиеся прокладкой канализационной сети, отвечают за качество проведения работ и соблюдение существующих норм;
  • организация-заказчик. Контролирует все этапы строительства. Несет ответственность за правильность проведения проверки при вводе канализационной сети в эксплуатацию.

У каждой организации своя зона ответственности, границы которой четко определены. После проведения проверки всеми членами комиссии подписывается акт испытания системы канализации.

Форма акта, рекомендованная законодательством РФ

Испытание внутренней канализационной сети

При проведении испытательных работ требуется руководствоваться СНиПом «Канализация. Наружные сети и сооружения». Согласно этому документу проверяется:

  • соответствие разработанному проекту;
  • испытание трубопроводов канализации на прочность и надежность соединения стыков;
  • правильность и надежность установленных приборов и элементов смыва;
  • вертикальность смонтированных стояков.

Испытание узлов

Соответствие проекту проверяется визуально. Каждый элемент системы должен располагаться именно в том месте, где он указан на плане или чертеже.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Пример схемы размещения приборов внутри дома

Все установленные приборы должны быть очищенными от мусора и тщательно промыты. Они не должны иметь видимых повреждений (сколов, трещин и так далее) искривлений. При установке приборов нельзя допускать прогибы.

На вертикальность стояки проверяются отвесом.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Вертикальность стояков проверяется отвесом

Испытание трубопроводов

Проверку трубопроводом можно осуществлять гидравлическим или пневматическим способом.

Гидравлическое испытание канализации заключается в накачке системы водой, а пневматическое – воздухом.

Если в доме более одного этажа, то проверка системы производится на каждом из них в отдельности. Чтобы временно отсоединить этаж от общей системы канализации используются заглушки, вставляемые на ревизию.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Для временного отсоединения части канализации используют заглушки

Испытание трубопроводов производится по следующей схеме:

  1. все трубы проверяются на наличие засоров и остатков строительного мусора. При необходимости производится их промывка;

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

  1. горизонтальные участи трубопровода проходят испытания канализации на пролив. Для этого открывается не менее ¾ всех сливных устройств. Отгороженный участок канализационной системы полностью заполняется водой. Если в течение 10 минут работы не обнаружено протечек, то проверка считается пройденной;
  2. для проверки вертикальных участков трубопровода вода подается под давлением не превышающим 0,08 МПа. Испытание канализации на герметичность трубопроводов завершается, если в течение 15-20 минут не обнаружено протечек и разрывов системы.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Пример негерметичности труб

Испытание наружной канализационной сети

Испытание наружной канализации также в большинстве случае проводят гидравлическим способом. Проверка включает в себя:

  • испытание трубопровода на герметичность (проводится вышеописанным образом. Для проверки берутся участки труб, расположенные между колодцами или иными элементами системы);
  • проверка уровня уклона трубопровода;
  • испытание колодцев и иного оборудования;
  • проверка работоспособности ливневых стоков.

Для проверки уровня укладки труб, который необходим для самотечной канализационной системы, используется уровень.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Проверка угла укладки самотечной канализации

Если проводится испытание напорной канализации, то в систему трубопроводов необходимо подавать воду под давлением, определенным проектными документами.

Испытание трубопроводов напорной канализации считается успешно пройденным, если величина давления в ходе в сеть и на выходе из нее одинакова.

Проверка колодцев

Испытание колодцев на герметичность проводится различными способами, зависящими от оборудованной гидроизоляции:

  • если в колодце сделана внутренняя изоляция, то проверка заключается в определении объема утечки;

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Колодец с внутренней изоляцией

  • если колодец оборудован внешней изоляцией, то для проверки необходимо определить уровень притока жидкости.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Колодец с внешней изоляцией

Испытание иных устройств, входящих в систему наружной канализации (например, септиков) производится аналогичным образом.

Проверка ливневых стоков

Чтобы проверить работоспособность и герметичность ливневых стоков требуется:

  1. на месте выхода сточной воды установить заглушку;
  2. наполнить систему чистой водой до максимального уровня (сюда входят и водоотводы, установленные по периметру крыши, и стоки);

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

  1. выдержать не менее 10 минут для металлических труб и не менее 20 минут для пластиковых труб.

Если в результате проверки уровень воды в системе не уменьшился, то ее можно вводить в эксплуатацию.

Испытание канализационной сети – это обязательная процедура, проводимая перед ее эксплуатацией. Проведение проверки позволяет вовремя обнаружить все дефекты строительства и своевременно их исправить. Все работы по проверке системы рекомендуется проводить до момента окончательной отделки дома и закапывания траншей наружной части системы.

Телеинспекция канализации: что это такое, виды, возможности метода

Знали ли вы, что обследование видеокамерой сточной системы называют — телеинспекция канализации. Так что же это такое, какие бывают виды устройств, и когда возникает необходимость данного метода.

Нередко случается ситуация, когда на одном и том же участке канализационной системы постоянно возникают засоры. Определить причину такого постоянства крайне сложно. Обычно не возникает никаких предположений, что может стать препятствием для свободного прохождения стоков. Раскапывать траншею и производить осмотр не всегда возможно. Проблемный участок может находиться под автострадами, сооружениями или иными объектами. Визуальное обследование трубопроводов с помощью специальной техники, или телеинспекция канализации, позволяет получить ответ на все вопросы. Рассмотрим этот метод внимательнее.

Что такое телеинспекция трубопроводов

Телеинспекция — это сравнительно новая методика диагностики канализации. Во внутреннюю полость трубы помещают видеокамеру с подсветкой, установленную на тележке.

Комплекс способен самостоятельно перемещаться внутри системы и передавать изображение на экран, расположенный на дневной поверхности. Видеодиагностика канализационных труб позволяет получить исчерпывающие ответы на все вопросы о причинах засоров или о состоянии системы. Возможность увидеть поверхность труб изнутри существенно ускоряет ремонтные работы. Телеметрия обеспечивает полный контроль состояния системы до и после ремонта, демонстрирует его эффективность. По сравнению с традиционными методиками работы «вслепую», этот вариант существенно снижает возможность ошибочных решений.

Возможности метода

Обследование канализации видеокамерой позволяет рассмотреть изнутри поверхность труб и обнаружить изъяны, трещины, посторонние предметы и т.п. Возможности этой методики:

  • быстрое и точное определение расположения засора;
  • выявление причины возникновения пробки;
  • возможность визуально оценить характер и вид изъянов поверхности;
  • выполнение восстановления или ремонта без производства земляных работ.

Ценность методики заключается в многократном ускорении процессов устранения засора или определения места протечки. Проверка канализации камерой не требует серьезной подготовки и выполняется в любое удобное время. Нередко процедуру видеодиагностики производят для определения результатов промывки системы, после врезки ответвления или иных работ. Необходимо сразу обнаружить и устранить допущенные ошибки. Например, при врезке часто возникает препятствие в виде куска трубы, закрывающего проход для стоков. В этом месте обязательно будут возникать засоры. После использования видеокамеры можно сразу переделать работу, пока траншея открыта. Потом придется снова все раскапывать, что долго и дорого.

Виды устройств для телеинспекции

Обследование канализации производится с помощью устройств разной сложности. Основным элементом в любом случае является телекамера. Различаются только несущие системы:

  • ручная камера. Это длинная рукоять, на одном конце которой установлена камера. Ее можно поворачивать для наведения на интересующие участки. На другом конце находится экран, отображающий видеоряд;
  • проталкиваемая камера. Используется для обследования более отдаленных участков системы. Предназначена для проверки сравнительно тонких труб (диаметром от 25 мм). Представляет собой камеру на гибком кабеле, монитор и пульт управления. Конструкция позволяет протолкнуть зонд на расстояние до 100 м;
  • роботизированные системы. Это наиболее эффективные конструкции, способные самостоятельно передвигаться внутри трубы диаметром от 150 мм. Они автономны, могут удаляться от устройств приема на значительные расстояния.

Диагностика канализации видеокамерой является наиболее информативным способом обследования канализационной сети. Наиболее эффективными считаются роботизированные конструкции, но они самые дорогие. Все виды систем диагностики дают качественные результаты, разница заключается лишь в дальности продвижения камеры внутрь трубопровода.

Когда возникает необходимость проведения процедуры

Телеметрия трубопроводов канализации производится для обследования внутренней полости канализации. Необходимость в проведении процедуры возникает в разных ситуациях:

  • часто возникающие на одном и том же участке засоры;
  • поиск протечек;
  • обследование стыков труб;
  • проверка качества врезки в магистральный трубопровод;
  • выполнение ремонта;
  • восстановление соединений;
  • сдача в эксплуатацию новой магистральной линии.

Телеинспекция канализационных труб дает возможность обследования, определения проблемных участков. Также с ее помощью осуществляются ремонтные работы. Нередко изнутри на дефектный участок трубопровода устанавливается род муфты, усиливающей и герметизирующей внутренние стенки трубы. Устройство, выполняющее монтаж этого приспособления, называется пакер. Разрыв или трещина трубопровода надежно закрывается сплошным цилиндром из прочного эластичного материала.

Выполнить подобную работу вслепую невозможно. Видеодиагностика канализации позволяет избежать земляных работ и существенно экономит время.

Вам также может понравиться:

Санация трубопроводов

Состояние канализации постепенно ухудшается. Это естественный процесс, вызванный оседанием на стенках труб жировых наслоений, скопления волокнистых частиц или твердых наслоений. Наиболее эффективным способом удаления этих слоев является гидродинамическая прочистка. Она производится струей воды под сильным давлением. После такой прочистки рекомендовано обследование канализации видеокамерой, которое демонстрирует полученный результат. Если поверхность труб недостаточно освободилась от наслоений, необходимо повторное проведение очистки. Возникает возможность сэкономить на повторном вызове промывочной машины и сразу повторить процедуру.

Кроме этого, диагностика канализации с помощью видеокамеры позволяет отыскать места протечек. Это дает возможность избежать земляных работ, демонтажа труб и остановки системы на время ремонта. Для промышленных или крупных общественных систем подобное решение дает значительную выгоду. Проведение подобной проверки не занимает много времени.

Еще один способ применения методики — контроль за соединениями труб. Эксплуатация в подземных условиях создает массу нагрузок. Они существенно сокращают срок службы системы. Наиболее уязвимыми участками являются соединения, способные разрушиться от температурных или механических воздействий. Обследование дает полную картину состояния всех участков магистрали. При выполнении процедуры можно сразу составить дефектную ведомость, в которой указаны все проблемные участки, описан характер, вид повреждений. По данным ведомости подготавливают материалы для ремонта и выбирают способ решения проблем. Возможные варианты:

  • нанесение защитных покрытий;
  • установка эластичных рукавов;
  • введение муфт;
  • монтаж листовых заплаток;
  • применение современных спиральных полимеров, образующих герметичные покрытия.

Все способы санации невозможны без предварительного обследования полости трубопроводов. Телеинспекция системы дает высокий результат, не требует затрат. Альтернативные методы решения проблем показать такие результаты не могут.

Видеообзор:

Безошибочный способ проверки качества канализационной трубы

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

  • Am 11 Aug 2014 veröffentlicht
  • Взяв в руки 3 вида канализационных труб, два из которых производства Германии, а одна из города Алматы и взяв в руки самый востребованный инструмент на стройке, мы проверим ударопрочность этих труб.
    Подтянем бесплатно в вопросах монтажа систем водоснабжения и канализации по этой ссылке: gowebinar.me/teplopol
    Сайт: eurosantehnik.ru
    Мы Вконтакте: eurosantehnik
  • Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансыWissenschaft & Technik

KOMMENTARE • 44

В коментах пишут что белая труба не для канализации. Посмотрел в строймагазинах Эпицентр, есть такие –
Шумопоглощающая канализация REHAU. Причем они самые дорогие. Толщина 3мм.

Всё! Я понял! Сейчас еду на рынок, фигачу молотком по трубам, потом продавца фигачу молотком, так как он всё равно возмутиться, собираю выжившие трубы и еду собирать себе канализацию.

Мля писец, вам занятся нечем?
Теперь по вашему нужно в магазин сантехники идти с молотком и ебашить там трубы на проверку и приговаривать: Да ребята, проверяйте трубы вот таким способом и ничего страшного
P.S. Белая труба не с проста она белая и применяется не всегда а для изоляции шума, где это необходимо.

канализационной белой не бывает..по ГОСТу,разве что только ”бесшумная”

А что за белая труба? Это для вентиляции что ли. На шумопоглощающую не похоже.

Это местное производство. Канализация. Ее монтируют 75% процентов сантехников из за дешевизны.

с дуру можно и хуй сломать

оператор боя от бога

И вай. белий трюба для вентиляция))) даже лубой точик ет знаит. а ви тупой гамночилавеки )))

Вредное видео – один чудак снял его и преподносит как метод проверки качества канализационных труб, другие чудаки насмотревшись таких видео ходят по дому и бьют кувалдой по канализационным трубам, тыкая носом монтажников что те им продали не качественные трубы. Идиотизм чё.

Последние 100 лет ничего не меняется, совок по прежнему на 50 лет отстаёт от развитых стран.

А DENIZ как по качеству? взял 110 и 50 диаметр 3.2 мм толщина.

Молодцы ребята.Самый что ни наесть наглядный пример.

Ну елки палки, белая труба для вентиляции а не для сантехники, че вы сравниваете попу с пальцем?

Ваш комментарий самый правильный.

Ты не казах и я нет,А ты подумал тугодум ,о бедных казахах которые закупят такие дерьмовские липовые трубы,сделают ремонт,а потом еще дороже заплатят что бы треснутые трубы менять!Надо всех производителей недоброкачественых выпускающих продукции обманывающих ,показывать в ютюбах.Что бы они несли убытки и жизнь их заставляла выпускать все качественое!

в Казахстане может и не катит местная,что завозят импорт,в России своей хватает. Политэк,Синикон,Ростурпласт и другие.

теперь еще и Тебо

Посмотрел 3 раза. У меня возникли 2 вопроса:
1. Что должны были доказать удары молотком по канализационным трубам ? Что по ним могут лететь какашки жителей планеты Железяка ?
2. Почему взяли маленький молоток ? Кувалда в 5 кг была бы в самый раз. Но топор лесоруба с полутораметровой ручкой ещё лучше.

тебе жи было сказано, ПЕРФОРАТОРОМ они в трубу уперлись нечаянно, часто такие случае бывают, вот какие испытания могут настигнуть!! молоток для этого в самый раз!! какие нахер кувалды бля.

Уклон канализационной трубы: каким он должен быть и как его проверить?

Все внутренние системы водоотведения, да и большинство наружных, являются самотечными, то есть такими, в которых стоки удаляются под действием силы тяжести и без применения насосного оборудования.

Для того чтобы такая система функционировала должным образом, необходимо соблюсти правильный уклон канализационной трубы.

Акт испытания систем внутренней канализации и водостоков — правила оформления и нюансы

Как мы увидим далее, в этом вопросе есть свои тонкости, о которых начинающий строитель должен быть осведомлен.

  • 1 Как зависит работа канализации от уклона трубы?
  • 2 О единицах измерения
  • 3 Какой уклон должен быть у канализационных труб?
  • 4 Как проверить уклон канализации?
  • 5 Видео на тему

Как зависит работа канализации от уклона трубы?

Даже очень далекий от темы строительства человек хорошо понимает, зачем канализационной трубе необходим уклон. Очевидным является и правильное направление этого уклона. А вот на вопрос о его величине правильно ответить сможет далеко не каждый. Логика подсказывает, что чем большим будет уклон труб, тем лучше будет работать канализация. Но такое утверждение было бы справедливым, если бы речь шла о чистой воде.

Что же касается канализационных стоков, то они имеют совсем иную природу: это взвесь мягких частиц различной плотности. Поэтому и законы здесь действуют немного другие: как оказалось, при значительной скорости истечения жир и тяжелые частицы оседают плотным слоем на дне, быстро проносящийся поток как бы не успевает смыть их. В итоге канализация быстро засоряется. Если же стоки движутся с умеренной скоростью, осадок не образуется.

Правильный и неправильный варианты монтажа уклона

Существуют и другие нежелательные эффекты, обусловленные высокой скоростью перемещения стоков. Самый значимый из них – срыв сифона, то есть такое явление, при котором гидрозатвор в изгибе трубы под санитарно-техническим устройством из-за сильного разрежения вытягивает в канализацию. В результате помещение наполняется неприятным запахом. Нельзя забывать и о факторе шума: чем больше скорость потока в системе, тем более громко она работает.

Таким образом, из всего сказанного можно сделать вывод: чрезмерный уклон канализационной трубы так же нежелателен, как и недостаточный.

О единицах измерения

Прежде чем говорить о правильной величине уклона, необходимо разобраться с ее числовым выражениям.

Самая доступная для понимания форма – указать изменение высоты на метр длины, например, «2 см на 1 м».

Соответственно, на 10-метровом участке разница по высоте между начальной и конечной точками трубы составит 20 см.

В многочисленных статьях в Интернете об уклонах сообщают именно так.

Но в нормативных документах (СНиПы, ГОСТы и пр.) и на чертежах величину уклона выражают по-другому – десятичной или простой дробью. Суть от этого не меняется – это тот же перепад высот на некоторой длине. Так, вместо «2 см на 1 м» можно записать просто 0,02 (то есть 2 см/100 см). Уклон в 0,008 – это 0,8 см на 1 м. Если уклон из нашего примера записать простой дробью – 2:100, то после сокращения числителя и знаменателя останется 1:50.

Какой уклон должен быть у канализационных труб?

При подборе уклона трубы учитывают два параметра:

  • заполненность трубы;
  • скорость потока.

Заполненность выражается отношением уровня жидкости в потоке к общей высоте проходного сечения, то есть к диаметру трубы:

Y = H/D

Так, если высота потока в трубе диаметром 50 мм составляет 25 мм, то заполненность равна 50%.

Если сточные массы полностью перекрывают сечение трубы, ее заполненность равна 1 или 100%.

Минимальное значение заполненности составляет 30%, оптимальное – зависит от материала трубы: для стекла или пластика – 50%, для керамики или асбеста – 60%.

Если заполненность трубы поддерживать в указанных выше пределах, то и скорость потока будет оптимальной – 0,7 м/сек.

К счастью, строителям не нужно каждый раз определять уровень жидкости в трубе или высчитывать ее скорость.

Все эти вопросы тщательно изучались всевозможными НИИ и в ходе исследований были определены нормы уклонов для канализационных труб различных диаметров (см. СНиП 2.04.01-85):

  • при диаметре 50 мм: 0,03;
  • при диаметре 110 или 85 мм: 0,02.

Минимальный уклон труб наружной канализации

Значения уклонов для отводных участков (от санитарно-технического прибора до общей магистрали):

  • при диаметре 40 – 50 мм (мойка, умывальник, ванна): 0,035 (минимальный – 0,025);
  • при диаметре 100 мм (унитаз): 0,02 (минимальный – 0,012).

Уклоны для наружной канализации приведены в СНиП 2.04.03-85:

  • при диаметре 150 мм: 0,008 (минимальный – 0,007);
  • при диаметре 200 мм: 0,007 (минимальный – 0,005).

К укладке труб канализации с минимальным уклоном прибегают в том случае, если обеспечить нормальный уклон не представляется возможным. Также в СНиПах указано предельно допустимое значение уклона, которое составляет 0,15. При более значительном уклоне все вышеупомянутые недостатки (засорение труб, срыв сифонов и пр.) проявятся в особенной степени.

Воздушный клапан необходим для регулировки давления в системе канализации. Благодаря ему в жилые помещения не попадают дурные запахи от отходов жизнедеятельности. Воздушный клапан для канализации: устройство и установка, а также виды клапанов.

Почему канализационный аэратор нужно ставить обязательно? Узнайте тут.

Если подойти к делу правильно и с умом, то канализацию в частном доме вполне реально провести за небольшие деньги, что сделает ваше жилище комфортным и современным. Здесь http://aquacomm.ru/cancliz/zagorodnyie-doma/avtonomnaya/kak-sdelat-kanalizatsiyu-v-chastnom-dome.html вы узнаете, как правильно провести канализацию в загородный дом.

Как проверить уклон канализации?

Наиболее достоверно определить уклон канализационной трубы поможет специальный инструмент – уровень.

Существует три его разновидности:

Пузырьковый уровень достаточно приложить к трубе и по положению пузырька определить ее уклон.

Не следует при определении уклона в качестве ориентира использовать пол и другие конструкции. Их положение может отличаться от горизонтального.

В остальных случаях нужно сначала отложить рулеткой определенное расстояние вдоль трубы, а затем с помощью уровня измерить разность высот начальной и конечной точек отмерянного участка. Полученное значение следует разделить на длину, которая была отложена.

Замена стояка в квартире — это трудоемкий и сложный процесс. Технология замены чугунного стояка канализации включает в себя демонтаж старого, расчеканку чугунного патрубка и установку нового стояка. Подробно о том, как производятся работы, читайте в статье.

В каких случаях применяются насосные установки Sololift и как подключить прибор к канализации, вы узнаете в этой рубрике.

Источник https://aqua45.ru/voda-i-kanalizaciya/proliv-kanalizacii-snip.html

Источник https://official-teplodar.ru/otoplenie-v-chastnom-dome/bezoshibochnyj-sposob-proverki-kachestva-kanalizaczionnoj-truby

Источник

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
